HDMI高清信號長距離傳輸?shù)姆绞?/h2>

作者: 深圳市藍舟視訊科技有限公司發表時間:2019-03-28 17:05:42瀏覽量:1486

概述:HDMI高清信號可以使圖像更清晰的展示,對于較大的顯示設備來說HDMI信號圖像的質量更優越于VGA和AV信號,但是HDMI信號的傳輸?shù)木嚯x是有限的,HDMI信號源的信號強度的不同,HDMI線材質量的不同,HDMI圖像處理設備不同,導致傳輸距離也是不同的,下面所說的距離均為從HDMI信號源開始計算到最終的顯示設備的線材長度,非直線距離,而是布線距...
文本標簽:HDMI矩陣

概述:HDMI高清信號可以使圖像更清晰的展示,對于較大的顯示設備來說HDMI信號圖像的質量更優越于VGAAV信號,但是HDMI信號的傳輸?shù)木嚯x是有限的,HDMI信號源的信號強度的不同,HDMI線材質量的不同,HDMI圖像處理設備不同,導致傳輸距離也是不同的,下面所說的距離均為從HDMI信號源開始計算到最終的顯示設備的線材長度,非直線距離,而是布線距離,對于不同的距離我們有不同的解決傳輸?shù)姆绞健?/span>


HDMI信號傳輸30米以內

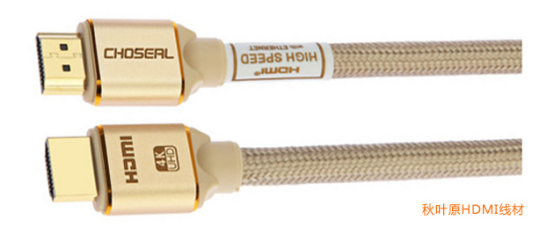

一般的HDMI信號可以傳輸近30米,那么對于質量一般的線材大約傳輸?shù)淖畲缶嚯x15米至20米左右,對于質量好的線比如秋葉原的HDMI線可以傳輸25米以上,甚至30米,如果只是單純的傳輸HDMI信號到顯示設備上,HDMI信號不經過其他設備的話,總長度在30米以內的話,建議距離越長需要選擇越好的線材。





HDMI信號傳輸30米 — 60

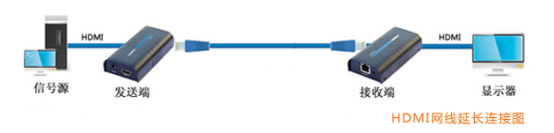

HDMI信號一般無法直接用HDMI線材傳輸?shù)?/span>30米以上,市場上也幾乎沒有30米以上的HDMI成品線,這種情況下如果只是單純的傳輸HDMI信號到顯示設備上,HDMI信號不經過其他設備的話,我們可以采用網線延長信號的方法,用HDMI網線延長器來將信號延長,HDMI網線延長器分為發送端(HDMI輸入,網線輸出)和接收端(網線輸入,HDMI輸出),可以延長100米(5類網線)、120米(6類網線)。

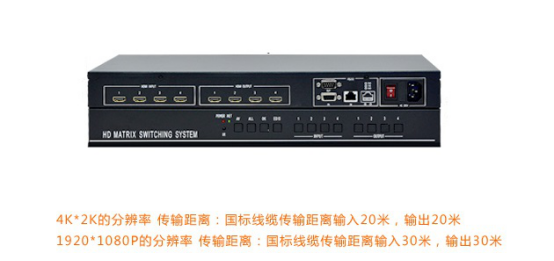

如果從信號源到顯示屏中間需要經過HDMI圖像處理設備的話(如HDMI分配器,HDMI切換器,HDMI矩陣等等),一般情況下,我們建議將HDMI圖像處理設備放在中間,使得信號源到HDMI圖像處理設備的距離和HDMI圖像處理設備到顯示屏之間的距離盡量相等,如果是HDMI圖像處理設備具有信號增益功能的話,可以隨意改變輸入和輸出HDMI圖像處理設備的線材長短,比如啟耀的部分HDMI分配器、HDMI切換器、HDMI矩陣具有信號增強放大功能,可以延長信號傳輸?shù)木嚯x,我們的這些設備支持輸入30米的HDMI線,支持輸出30米的HDMI線,一共可以傳輸60米,產品本身帶有增強和放大HDMI信號,能夠保證圖像高質量和長距離的傳輸。





HDMI信號傳輸60米 — 120



HDMI信號不經過其他設備的話,我們可以采用網線延長信號的方法,用HDMI網線延長器來將信號延長,HDMI網線延長器分為發送端(HDMI輸入,網線輸出)和接收端(網線輸入,HDMI輸出),可以延長100米(5類網線)、120米(6類網線)。

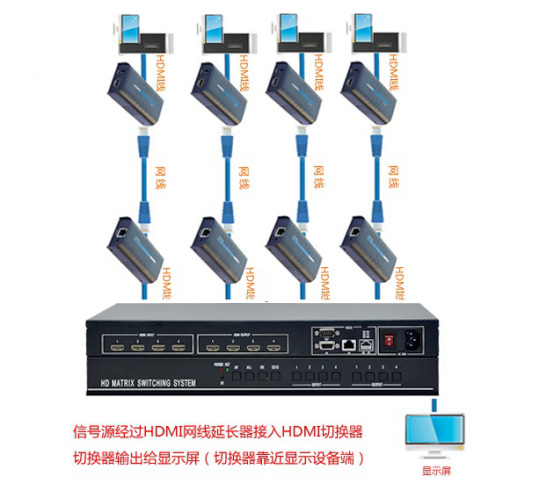

如果從信號源到顯示屏中間需要經過HDMI圖像處理設備的話(如HDMI分配器,HDMI切換器,HDMI矩陣等等),而總距離為60米到120米的話,建議在方便的情況下盡量使得HDMI圖像處理設備的話(如HDMI分配器,HDMI切換器,HDMI矩陣等等)靠近信號源或者顯示設備,不建議放在中間,這樣可以減少HDMI網線延長器的使用數量,節約成本。




HDMI信號傳輸120米 — 20千米

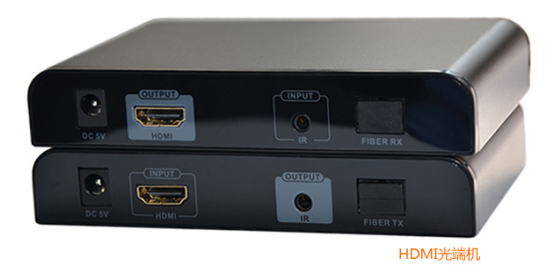

HDMI網線延長器可以延長的距離最多為120米左右,不建議級串使用HDMI網線延長器,串聯圖像,如果中間有HDMI圖像處理設備的話,前端和后端都只能加一對HDMI網線延長器,這樣的話,最長的傳輸距離大約200米左右,如果超過這樣的距離就需要使用HDMI光端機了,利用光纖來傳輸HDMI信號,HDMI光端機的使用方式和HDMI網線延長器一樣,也分為發送端和接收端。
