一、 方案簡介

MatrixControl是一套拼接屏環境中控移動觸控系統，一套基于云架構的視頻調度、管理和操控平臺。其通過對拼接屏及矩陣的聯動控制來實現信號的切換，為各行業的運營管理、生產調度、安全監控、應急指揮等系統提供互聯、互通、互動的整合方案；為多系統的業務系統提供模式化流程化的操作、控制與協同，提升用戶便利性。

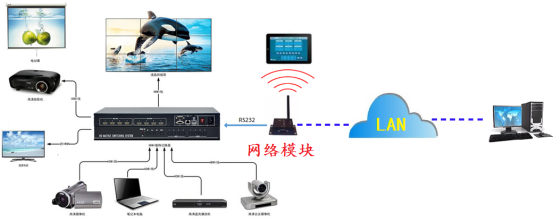

二、 系統架構

本系統的核心是網絡模塊，其具備無線網絡路由功能，并可以接入用戶的局域網，甚至廣域網。用戶可以通過將手機、平板等移動終端接入該無線路由器(Wifi)來實現對拼接屏系統的控制；也可以通過將該網絡模塊納入用戶網絡，來實現在用戶局域網上，甚至廣域網上對拼接屏系統的遠程控制。

另外，本系統可以通過與中控系統的對接擴展，實現對中控環境中的燈光、音響等的一體化集中控制。

三、 功能介紹

通過本系統，能實現如下功能；

l 拼接屏的開關機

l 拼接屏的虛擬遙控

l 拼接屏的信號通道切換

l 拼接屏的信號通道的拼接與分解

l 矩陣的通道切換

l 拼接屏與矩陣一體化模式的保存與調用

l 環境中控的集中統一控制，拼接屏控制和環境中控的控制由一個界面完成(定制)

四、 核心用戶價值

本系統將網絡云技術和手機與平板電腦等移動終端的觸控體驗深入融合到拼接屏的控制系統中，使用戶擺脫了傳統拼接屏控制存在的控制步驟繁雜、PC控制距離有限、操控體驗差等問題。

l 支持通過iPhone、iPad、Android系統的手機與平板、微軟Surface等移動終端來實現對拼接屏系統的控制

l 可以利用本控制系統自帶的Wifi路由網絡甚至用戶的網絡，來實現對拼接屏系統的控制，突破距離的限制，實現拼接屏系統的隨時隨地控制；

l 通過將拼接屏的信號通道切換以及信號通道的拼接分解與矩陣的通道切換進行一鍵式整合，簡化了拼接屏的控制流程，降低了使用復雜度；

l 通過將拼接屏的場景保存及調用與矩陣的場景保存及調用進行一鍵式整合，實現了整個拼接屏系統的場景保存與調用，進而實現了整個拼接屏系統的場景化、流程化控制；

l 拼接屏系統和環境中控的集中控制，統一的UI交互界面且風格一致，簡化控制流程，提升控制效率；

l 將環境中控的場景調用與拼接屏及矩陣的場景進一步進行一鍵式整合，實現整個大系統的場景化、流程化控制，進而實現智能化操控。

五、 操控界面

本系統提供簡易的UI操控界面，并為客戶提供了非常好的觸控操作體驗。

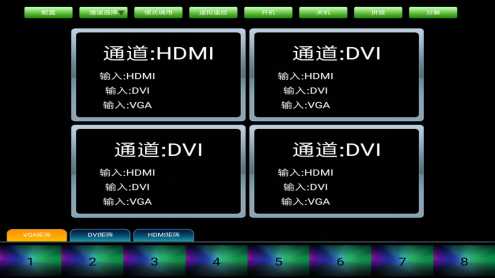

主界面

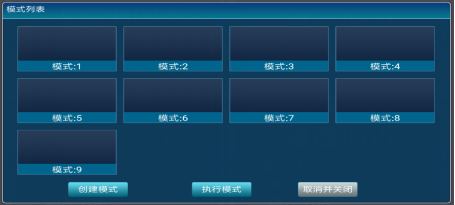

場景保存與調用

虛擬遙控器

六、 方案配置

要實現上述介紹的方案及功能,主要配置包括以下幾點:

l 藍舟拼接板

l 藍舟矩陣

l 藍舟網絡模塊

l 藍舟觸控終端App軟件(支持iOS、Android、Windows)

l 藍舟(PC)控制軟件

七、 獲取方式

iOS下的獲取方式，可以直接在蘋果商店AppStore里面下載后直接安裝；

Android下，首先安裝騰訊應用寶，然后打開并搜索MatrixControl，搜到后下載安裝。

Windows下可以直接從藍舟公司獲取安裝包并直接運行。

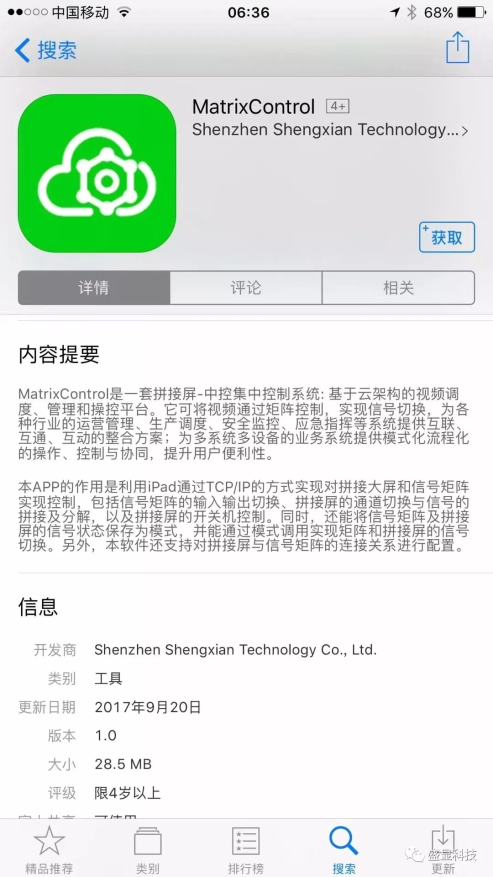

下圖為iOS下面的AppStore搜索結果。

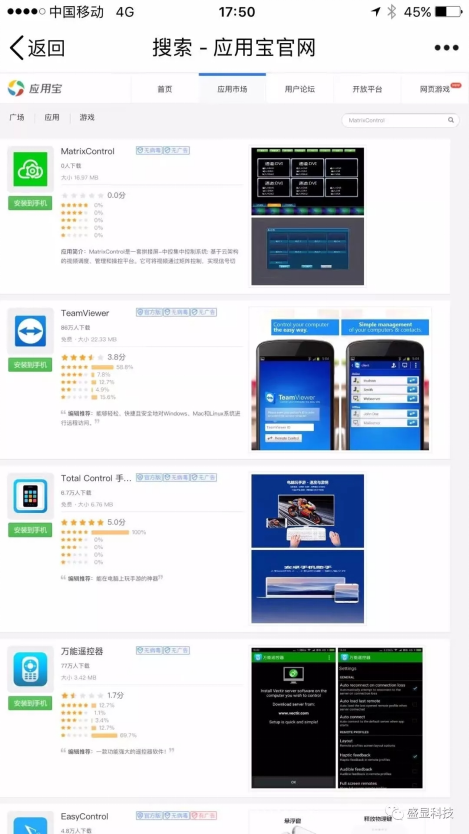

下圖為Android下騰訊應用寶的搜索結果。
