監控視頻矩陣是一種集視頻切換、音頻切換、報警管理、跟隨控制、IP網絡選配控制于一體的完善的視頻監控系統設備，可以把任何接入矩陣的視頻信號顯示在想看的監視器上面，也可以用矩陣自帶的控制鍵盤實現對前端有可控制功能的攝像，視頻矩陣是指通過陣列切換的方法將M路視頻信號任意輸出至N路監控設備上的電子裝置，一般情況下矩陣的輸入大于輸出即m>n

　　有一些視頻矩陣也帶有音頻切換功能，能將視頻和音頻信號進行同步切換，這種矩陣也叫做視音頻矩陣，目前的視頻矩陣就其實現方法來說有模擬矩陣和數字矩陣兩大類。視頻矩陣一般用于各類監控場合。

　　一、監控視頻矩陣的概念

　　矩陣的概念引用高數中的線性代數的概念，一般指在多路輸入的情況下有多路的輸出選擇，視頻矩陣切換器專門用于對計算機顯示器信號進行切換和分配，可將多路信號從輸入通道切換輸送到輸出通道中的任一通道上，并且輸出通道間彼此獨立，簡單的說，就是可以將進來的多路輸入信號中的任意一個顯示到任意一個你指定的顯示器。

　　輸出1=輸入1，輸出2=輸入2，而輸出3=輸出4=輸入3，或者說，每一路輸出可"獨立"地在輸入中進行選擇，而不必關心其它通道的輸出情況，即可以與其它輸出不同，也可以相同。舉例說，8選4是指有4個獨立的輸出，每個輸出可在8個輸入中任選，或者說有4個獨立的8選1，只是8個輸入是相同的。經常與此混淆的是分配的概念，比如8選1分4，是指在8個輸入中選擇出1個輸出，并將其分配成4個相同的輸出，雖然外觀上看有4個輸出，但這4個輸出是相同的，而不是獨立的。

　　一般習慣中，將形成M×N的結構稱為矩陣，而將M×1的結構稱為切換器或選擇器，其實不過N=1而已，我們在討論時都當作矩陣對待。

　　二、監控視頻矩陣的作用

　　監控視頻矩陣的作用主要是利用有限的監控設備可以看到更多的畫面，同時可以遙控相關的云臺和鏡頭，以便清楚的看到需要監視的情況，還利用隨機帶的鍵盤可以把輸入的圖象任意切換到任意輸出端上，同時可以控制云臺的上下、左右，鏡頭的遠近、長短以及攝象機的開關。目前的視頻矩陣就其實現方法來說有模擬矩陣和數字矩陣兩大類。視頻矩陣可以運用在很多場合，如安防行業的監控中心，教育行業的多媒體教室、會議室等，相對來說，監控行業使用的視頻矩陣(也叫監控矩陣、視頻監控矩陣、監控視頻矩陣)較多。

　　三、監控視頻矩陣的特性

　　監控視頻矩陣主機采用大規模音、視頻切換專用芯片作為音、視頻切換矩陣電路的多路多通道切換設備，融合了先進的矩陣切換技術和計算機技術，可以給用戶提供卓越的整體性能。主機采用模塊化插板，用戶可選擇各種插板組合成系統所需要容量和功能的切換設備。

　　在一個標準19英寸機箱中實現音頻切換、視頻切換、報警輸入及警后聯動錄像等多種功能，大大簡化了系統的構成，提高了擁護系統的可靠性，監控矩陣主機具有完備的矩陣切換能力，可以在任意監視器上顯示任意攝象機的圖象和監聽與之對應的聲音，而且這種控制可以通過手動操作和自動切換方式來實現，用戶可使用一個功能完備、按人機工程學原理設計的鍵盤對系統進行操作和編程。系統中最多可以使用16個鍵盤或多媒體終端，監控矩陣主機融合了多種控制協議，可以直接控制市面流行的解碼器、高速球，并能由數字硬盤錄象機共同控制，用戶可選擇多種不同配置的系統。

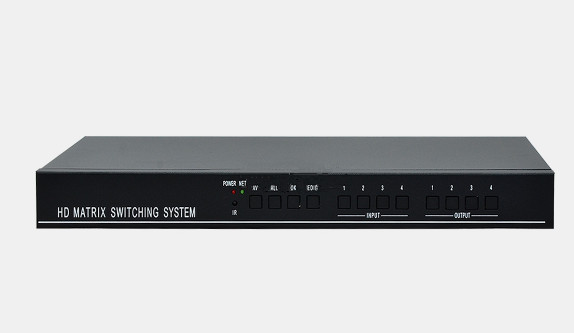

　　四、監控矩陣切換器

　　監控矩陣切換器專門用于對計算機顯示器信號進行切換和分配，可將多路信號從輸入通道切換輸送到輸出通道中的任一通道上，并且輸出通道間彼此獨立。 簡單的說，就是可以將進來的多路輸入信號中的任意一個顯示到任意一個你指定的顯示器 “矩陣”本身是一個數學概念，它在電子行業里是一類電子產品的簡稱，它的全名叫做“矩陣切換器”。矩陣切換器中的“矩陣”兩字，是引用了高等數學線性代數中的矩陣概念。具體到矩陣切換器這個電子產品中，一般指在多路輸入的情況下有多路的輸出選擇，形成矩陣結構。

　　在生產和生活中，廣大勞動人民的智慧是強大的，因此它就被簡稱做了“矩陣”，總的來說，矩陣切換器是一類切換多路信號輸入輸出的設備。

　　通俗的講，矩陣切換器其實就是是將一路或多路音視頻信號分別傳輸給一個或者多個顯示設備，如：兩臺電腦主機要共用一個顯示器，矩陣切換器可以將兩臺電腦主機上的內容任意切換到同一個或多個顯示器上，矩陣切換器，按信號源可以分為：VGA、 AV、 DVI矩陣切換器等等。

　　目前，矩陣切換器主要應用是大屏幕拼接，視頻會議工程，音視頻工程、監控等等需要用到多路音視頻信號交替使用的工程中。

　　五、監控視頻矩陣的分類

　　監控矩陣種類選擇，廣電和視訊會議應用，應選用廣播級產品，監控應用可采用監控類產品，視頻信號(有些人也將其視為視頻)要采用監控信號矩陣，監控矩陣大小選擇：在一個工程中，應將音頻信號和視頻信號和VGA信號看成三種不同的媒體。

　　按實現視頻切換的不同方式，視頻矩陣分為模擬矩陣和數字矩陣：

　　視頻切換在數字視頻層完成，這個過程可以是同步的也可以是異步的。數字矩陣的核心是對數字視頻的處理，需要在視頻輸入端增加AD轉換，將模擬信號變?yōu)閿?shù)字信號，在視頻輸出端增加DA轉換，將數字信號轉換為模擬信號輸出。視頻切換的核心部分由模擬矩陣的模擬開關，變將成了對數字視頻的處理和傳輸。

　　視頻矩陣在我們的日常監控系統中可以說已經應用的很廣泛了，通過信號的切換把任何一路輸入顯示到設置的顯示終端上面，而可以進行放大、縮小、拉近拉遠、切換鏡頭等一系列操作。這樣做既能起到監控的作用，還能很大程度避免一個顯示終端對應一個輸入信號的浪費。這便是視頻矩陣帶來的操作便捷作用。

　　根據接口數量來劃分視頻矩陣的種類：

　　根據接口數量來劃分，常見的有8路-16路-24路-32路-48路-64路-80路-96路-112路-128路-144路-160路-176路-192路-208路-224路-240路-256路-384路-512路等;

　　還可根據處理的信號類型劃分為模擬矩陣與數字矩陣，當然還有混合矩陣。模擬矩陣，視頻切換在模擬視頻層完成。信號切換主要是采用單片機或更復雜的芯片控制模擬開關實現;數字矩陣，視頻切換在數字視頻層完成，這個過程可以是同步的也可以是異步的。

　　數字矩陣的核心是對數字視頻的處理，需要在視頻輸入端增加AD轉換，將模擬信號變?yōu)閿?shù)字信號，在視頻輸出端增加DA轉換，將數字信號轉換為模擬信號輸出，視頻切換的核心部分由模擬矩陣的模擬開關，變將成了對數字視頻的處理和傳輸。
