在現代會議室中有許多的新產品應用不斷的產生，這樣就造成會議室視頻系統中視頻格式復雜多樣。在一個高級會議室中，信號源主要有臺式機，筆記本，液晶書寫屏及等離子手寫屏等交互設備，高清的攝像頭，DVD及藍光播放器，顯示設備有大屏幕投影機，等離子，液晶升降顯示屏，監視器以及硬盤錄像機等等，在這些設備中信號格式就有：復合視頻(隨著高清概念的普及，復合視頻的應用越來越少，更多的被分量視頻所取代)，YPbPr，VGA，DVI，HDMI，DP等數字視頻。

　　按以往的傳統解決方案，我們需要各種不同格式的矩陣切換器，或者采用大量的信號轉換器統一信號格式，這就會造成視頻會議系統建設成本增加、實施難度提高，而且建成后會有故障點多、信號損失多、檢測困難、維護困難等等的弊病。

　　另外傳統的矩陣切換器在切換過程中產生的裂縫、抖動，已經不能滿足高端客戶和系統的應用需求，無縫切換將使得切換器在切換過程無閃爍、無黑屏、無抖動、無裂縫等特點而廣受用戶青睞。

　　在本方案中我們只需要選擇一臺數字高清混合無縫切換矩陣就可以解決以上所有的問題，配合相應的遠距離傳輸設備，我們就可以實現一個完美的高級會議室視頻信號解決方案。

　　高清混合矩陣有多種不同的輸入輸出格式，包括DVI/HDMI/VGA/YPbPr/CV ，以及支持HDBaseT協議的CAT5輸入輸出端口，可以專門針對高端會議系統中的各種高清、標清，以及數字、模擬信號的傳輸與切換。

　　信號源部分：

　　高清攝像頭 —— 采用DVI的接口，我們通過DVI/CAT5發送器CR-iCAT5 DVII 100T 將高清信號連接到高清混合矩陣的CAT5輸入端口

　　藍光DVD播放器 —— 位于機柜內，可以使用HDMI線纜直接連接到高清混合矩陣的HDMI 輸入端口

　　普通DVD —— 也是位于機柜內的，一般采用分量視頻輸出，因?yàn)榫嚯x短，可以直接接入高清混合矩陣的YPbPr 輸入端口

　　模擬攝像頭 —— 一般位于會議室的墻面，可以直接采用分量視頻線纜接入高清混合矩陣的YPbPr 輸入端口

　　本地臺式計算機 —— 本地臺式計算機的VGA信號直接接入DHN矩陣的VGA輸入端口 ;筆記本計算機信號通過桌面接口直接接入高清混合矩陣的VGA端口

　　其它信號 —— 其他距離較遠的計算機信號和等離子書寫屏主機的信號我們可以通過VGA/DVI雙絞線發送器CR-iCAT5 VGA 100T/CR-iCAT5 DVI100T接入高清混合矩陣的CAT5輸入端口

　　顯示設備部分：

　　大屏幕投影機 ——顯示設備核心是大屏幕投影機 ，使用高清混合矩陣的DVI輸出端口，考慮到投影機一般距離機柜較遠，我們采用CR-ICAT5 DVI 100R接入投影機，可傳輸1080P信號到100米

　　等離子書寫屏 —— 使用高清混合矩陣的DVI 輸出端口 ，通過雙絞線發送器CR-ICAT5 DVI 100R傳輸;

　　硬盤錄像機 —— 使用DVI 輸出端口 ，位于機柜內部，采用DVI線纜直接連接

　　多臺液晶升降顯示屏 —— 會議桌上的多臺液晶升降顯示屏， 只需要顯示相同視頻內容，我們采用CR-ICAT5 DVI 100R和CR-DVI-S4 分配器分配后接入

　　監視器 —— 用于操作人員對整個視頻會議系統的監控，使用高清混合矩陣的DVI 輸出端口 ，可以通過雙絞線發送器CR-ICAT5 DVI 100R傳輸

　　另外，數字高清無縫混合切換矩陣可以通過串口或者網絡接收第三方控制設備的遠程控制，同時，配有本地前面板控制以及專用控制軟件。

　　由此，數字高清無縫混合切換矩陣可以滿足任何一個復雜視頻會議室的信號切換需求，不再需要任何的格式轉換設備，配合使用iCAT5和uCAT5系列雙絞線遠距離傳輸設備，完全解決了所有的信號切換和傳輸?shù)男枨螅⑹挂曨l會議室中顯得雜亂無章的的信號管理變得極為簡單。

　　系統特點：

　　全數字化切換

　　VGA/RGBHV/YUV/S-VIDEO/CV等模擬輸入信號，經輸入板卡上的專用視頻處理芯片對圖像進行輸入至背板切換為全LVDS切換，將信號損耗降至最低。超高速背板設計，速率高達3.5 Gbps 的切換背板，支持多達32路1920x1080@60Hz高分辨率畫面切換。

　　2、各種視頻信號輸入

　　支持DVI/HDBaseT/VGA/RGBHV/YUV/S-VIDEO/CV等視頻源輸入。標準信號輸入卡，可以實現各類信號的靈活接入。其中，可選支持每路單獨一張輸入卡，靈活性更強，或者每4路信號一張輸入卡，集成度高。

　　3、真正的實時無縫切換

　　輸出具備高清信號處理模塊，確保切換時沒有黑場及畫面碎片。無縫切換矩陣，可保證顯示器不黑屏，并且沒有畫面切換碎片。切換間隔只有畫面的一幀時長

　　4、倍頻、倍線、SCALER

　　模擬輸入卡(VGA/RGB/YUV/S-VIDEO/CV)采用專用視頻處理芯片，可對低分辨率的模擬信號進行倍頻、倍線、SCALER。專用視頻處理芯片，可對圖像進行3D降噪、細節增強、自適應對比度等優化。無縫切換輸出卡，內建無縫切換模塊，圖像SCALER模塊，可單獨設置每一路輸出分辨率。

　　DHN高清混合矩陣是以高清數字交換系統作為平臺， 交換核心的信號速率高達12.8Gbps，全面支持4KX2K超高清圖像轉換;數字信號運用尖端的圖像無壓縮傳輸技術，保證了圖像信號的高保真輸出。獨特的交互式智能顯示屏設計，造就了新一代智能混合矩陣。

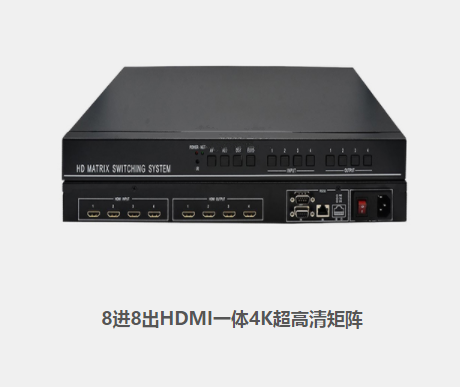

　　混合矩陣通常是按照通道(路)來計算的，例如四進四出高清混合矩陣，就是四路信號輸入，四路信號輸出，輸入輸出板卡可以選擇VGA、HDMI、DVI、Ypbpr、BNC、HDbaseT等接口。所以高清混合矩陣分為八進八出高清混合矩陣、九進九出高清混合矩陣、16進16出高清混合矩陣、18進18出高清混合矩陣、36路進35路出高清混合矩陣(帶觸控和中控模塊功能)、72路進71路出高清混合矩陣(帶觸控和中控模塊功能)、144路進144路出高清混合矩陣(帶觸控和中控模塊功能)。

　　高清混合矩陣產品特點：

　　● 全鋁機箱 , 結構可靠 , 符合 EMC 標準;

　　● 全模塊化設計 , 維護快捷、簡便;

　　● 單通道設計 , 配置靈活;

　　● 專業散熱風道設計 , 確保整機長期穩定運行;

　　● 大冗余電源 , 確保電源供應滿足設備運行需求;

　　● 采用電訊級核心數字交換芯片，具有超強抗干擾能力;

　　● 高速并行總線交換技術 , 交換速率高達 12.8Gbps，保證圖像信號的高保真輸出;

　　● 高速率浮點運算技術，提高設備的切換速度，實現快速切換;

　　● 采用了全數字無壓縮傳輸，真正確保信號無失真;

　　● RGB444 功能,倍頻倍線功能;

　　● 支持 4KX2K 核心交換;

　　● 輸入端過電壓保護，降低設備損壞概率;

　　● 具備掉電狀態自動存儲保護、開機自動恢復記憶功能;

　　● 涵蓋所有信號接口 : VGA\DVI\HDMI\3G-SDI\Fiber\HDBaseT\CVBS\Y'PbPr;

　　● 提供多種管理方式：面板按鍵控制管理、TCP/IP 控制管理、RS232 控制管理 ;

　　● 均衡技術，增強信號質量，延長信號傳輸距離;

　　●兼容性強，操作簡單;
